Deutz-Fahr Top Liner 4060 hts [1/32]

Une machine que j'adore et sur laquelle j'ai appris à moissonner est la Deutz Fahr Topliner 4060 hts. Je vais donc tenter de la reproduire au 1/32.

Il a bien existé une miniature Siku mais on est loin d'un modèle fidèle à la réalité et bien fini. J'ai donc décidé de me lancer dans une réalisation personnelle en repartant de rien.

Je projette de faire une version "balance" (donc avec la compensation de dévers) sans broyeur de paille.

J'ai donc profité d'un samedi pluvieux pour aller mesurer le modèle réel afin d'obtenir les cotes au 1/32ème et je me suis lancé.

Comme vous le verrez dans la suite du sujet je ne parle pas du tout de la coupe. Elle n'est pas faite et même pas commencée. J'ai longuement hésité sur la largeur que je souhaitais et finalement ça sera une 5.40m. Elle sera faite plus tard quand d'autres projets en cours seront terminés.





Etapes de la fabrication:

Voici la carcasse principale, ce genre de machine est encore facile à reproduire du fait de se finition "carrées"; une moissonneuse actuelle serait bien plus complexe à reproduire du fait des nombreux arrondis dans les capots.

Topliner 4060 hts-01

La machine à déja bien avancé. La buse est installée, le chassis inférieur est fait, la base du convoyeur est faite. Les roues ici sont installées mais seront changées par la suite. La cabine à été faite.

Topliner 4060 hts-02

Ici on peut voir la cabine peinte. Le couvercle de trémie est lui aussi fonctionnel.

On apercoit aussi les détails du convoyeur, le tout fonctionnel.

Topliner 4060 hts-03Topliner 4060 hts-04

La machine est ici terminée et prete pour démontage et peinture. On y voit les roues arrière de chez Artisan32. Je me suis amusé un peu en rendant fonctionnel la caisse à outil et l'échelle de service. Par ailleurs l'essieu arrière est directeur et l'on peut voir que j'ai trouvé des roues avant correctes; ce sont des roues de la Claas Cougar Universal Hobbies.

Topliner 4060 hts-05Topliner 4060 hts-06

Je n'ai, hélas, pas plus de photos de la fabrication de la machine.

Quelques année plus tard, on ressort la machine et on commence ENFIN la coupe. Donc fabrication du fond de coupe et déja les bras du rabatteur.

Topliner 4060 hts-07

Fabrication de la vis et mise en place, je suis plutot fier de moi sur ce coup la.

Topliner 4060 hts-08Topliner 4060 hts-09

Un gros morceau ensuite, le rabatteur. J'ai poussé le vice jusqu'a réaliser l'embiellage qui oriente les doigts du rabateur, tout est fonctionnel. C'est un peu brouillon a ce stade car tout devra etre ajusté apres peinture.

Les connaisseurs aurons tilté, je n'ai fai qu'une seule flasque intermédiaire (étoile au centre) alors que les coupes 5.40m en ont 2. C'est une erreur de ma part qui sera corigée par la suite (mon modèle est une coupe de 4.50m qui, elle n'en a qu'une).

Topliner 4060 hts-10Topliner 4060 hts-11

Le rabatteur est terminé et posé, j'ai réaliser les capots du coté de l'entrainement ainsi que les 3 patins sous la coupe qui gèrent la hauteur. Biensur le levage du rabateur est fonctionnel. Voici ce que ça donne sur la machine. Précisons que les doigts de rabatteurs ne sont pas encore réglés, voila pourquoi ils ne sont pas tous alignés.

Topliner 4060 hts-12Topliner 4060 hts-13Topliner 4060 hts-14

La coupe est a présent terminée, j'ai réalisé les diviseurs, un cardan fonctionnel et le support des releveurs à l'arrière.

Topliner 4060 hts-15

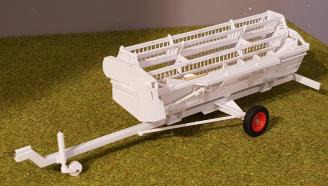

Fabrication d'un chariot. Celui-ci il n'est pas fidèle à une quelconque marque, je l'ai immaginé de A à Z. Sur la première photo on voit les diviseurs de la coupe démontés.

Topliner 4060 hts-16Topliner 4060 hts-17

Et voici un appercu de ce que ça donne attelé à l'arrière de la machine.

Topliner 4060 hts-18Topliner 4060 hts-19

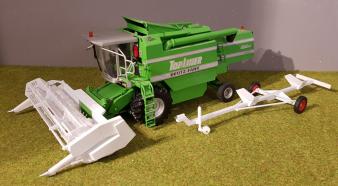

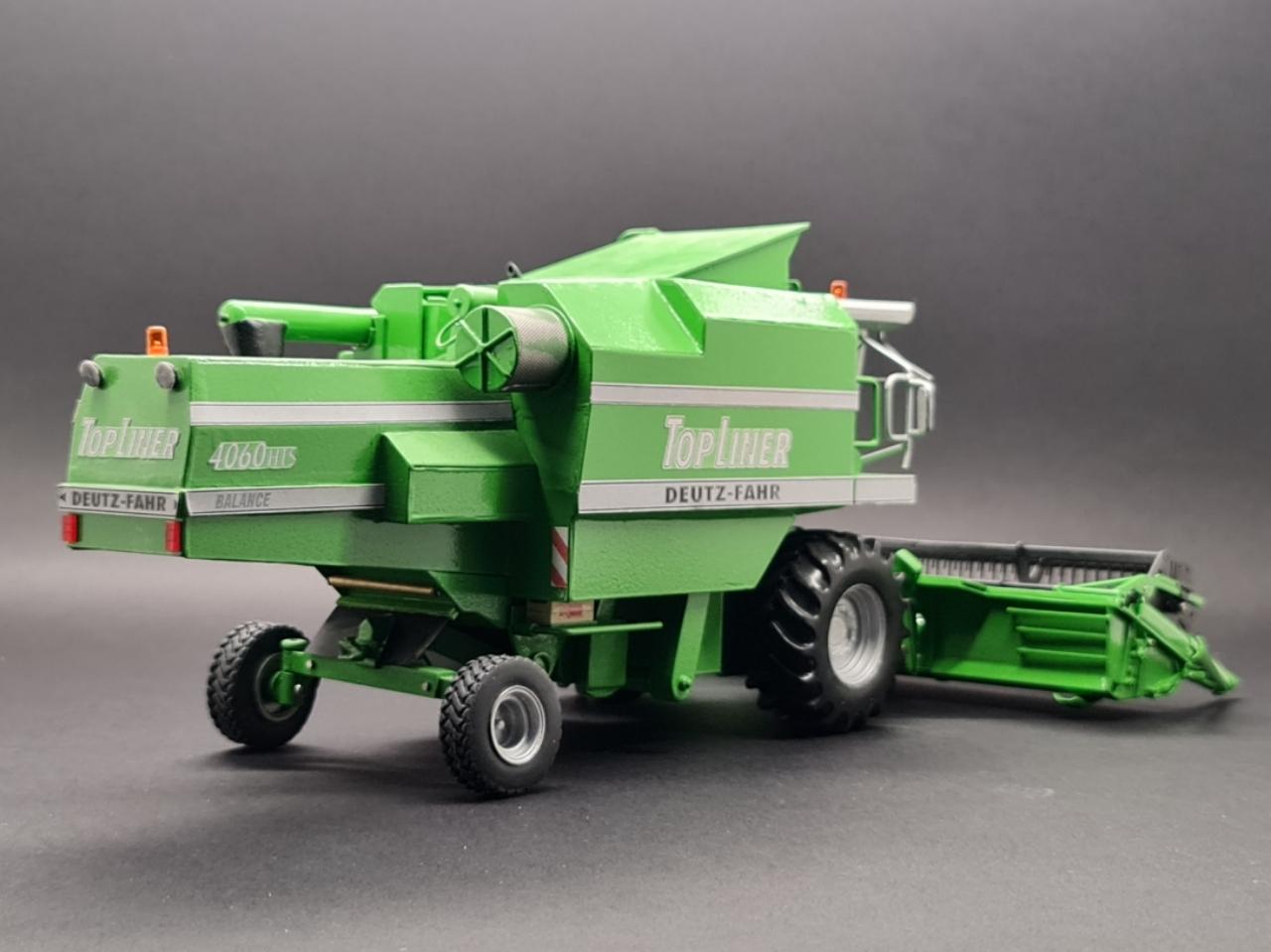

Résultat Final



Logo carre complet avec agrifac copie


Merci d'avoir suivi ce sujet, j'espère que vous appréciez la réalisation !
