Claas Becs à Chaînes [1/32]

Claas Bec à ChaîneDe nos jours les têtes de récolte pour le maïs sont pratiquement toute des tête à tambours, sans vis dans la grande majorité et indépendant du sens de semis. Mais avant les cueilleurs étaient des becs dit "à chaîne" avec lesquels il fallait suivre le sens de semis du maïs pour la récolte. Pour chaque rang les pieds de maïs sont coupés par deux disques et la plante est acheminée vers la vis d'alimentation par deux chaînes parallèles équipées de dents. La vis d'alimentation recentre le flux de matière et rentre le tout dans la machine. Ces becs ont équipés les ensileuses depuis le début; disponible en 1,2,3,4,6 et 8 rangs, les 2 derniers étant repliables. Claas à bien sûr fabriqué des machines de ce type pour ses Jaguar, il a subsité les 4,6 et 8 rangs quelques années au cotés des bec a tambours Ru 450 et 600.

Coté miniature, les 4 rangs ont été reproduits d'abord par Siku (sur la Jaguar 695 Mega) et ensuite par Norev (sur les Jaguar 695) mais jamais de 6 ou 8 rangs ont été commercialisés. Ca donne une assez belle ligne à l'ensileuse et ça sort de l'ordinaire alors on va tenter leur reproduction au 1/32ème.

Pas de miniature de base nécessaire, ça sera 2 minis 100% en impression 3D.

Comme toujours, on commence par la case "conception assistée par ordinateur " avec la modélisation de toutes les pièces nécessaire. Ce sont des formes assez simples et il y en a beaucoup mais ça se modélise bien, le 4 rangs Norev m'aura bien aidé pour créer la base. D'abbord le 6 rangs.

07 115​​​​​​​​​​​​​​​​​​​​​​​​​​​​16​​​​​​​









Au tour du 8 rangs.

04 20220207094645236208 rangs assemble

Impression des pièces et nettoyage des supports d'impression. Vous appercevrez des gros renforts au niveau des dents, j'ai fait ça pour eviter de les déformer pendant que je travaille sur la miniature, ils seront biensur enlevés avant l'étape peinture.

20220112 00081220220112 204853

Ensuite vient l'assemblage du 6 rangs,

20220526 175815

Et du 8 rangs

Retour derrière l'ordinateur pour créer également une version 4 rangs fixe, tant qu'a faire, la gamme des becs à chaine sera ainsi complète.

Assemblage 4 rgs 04Assemblage 4 rgs 12

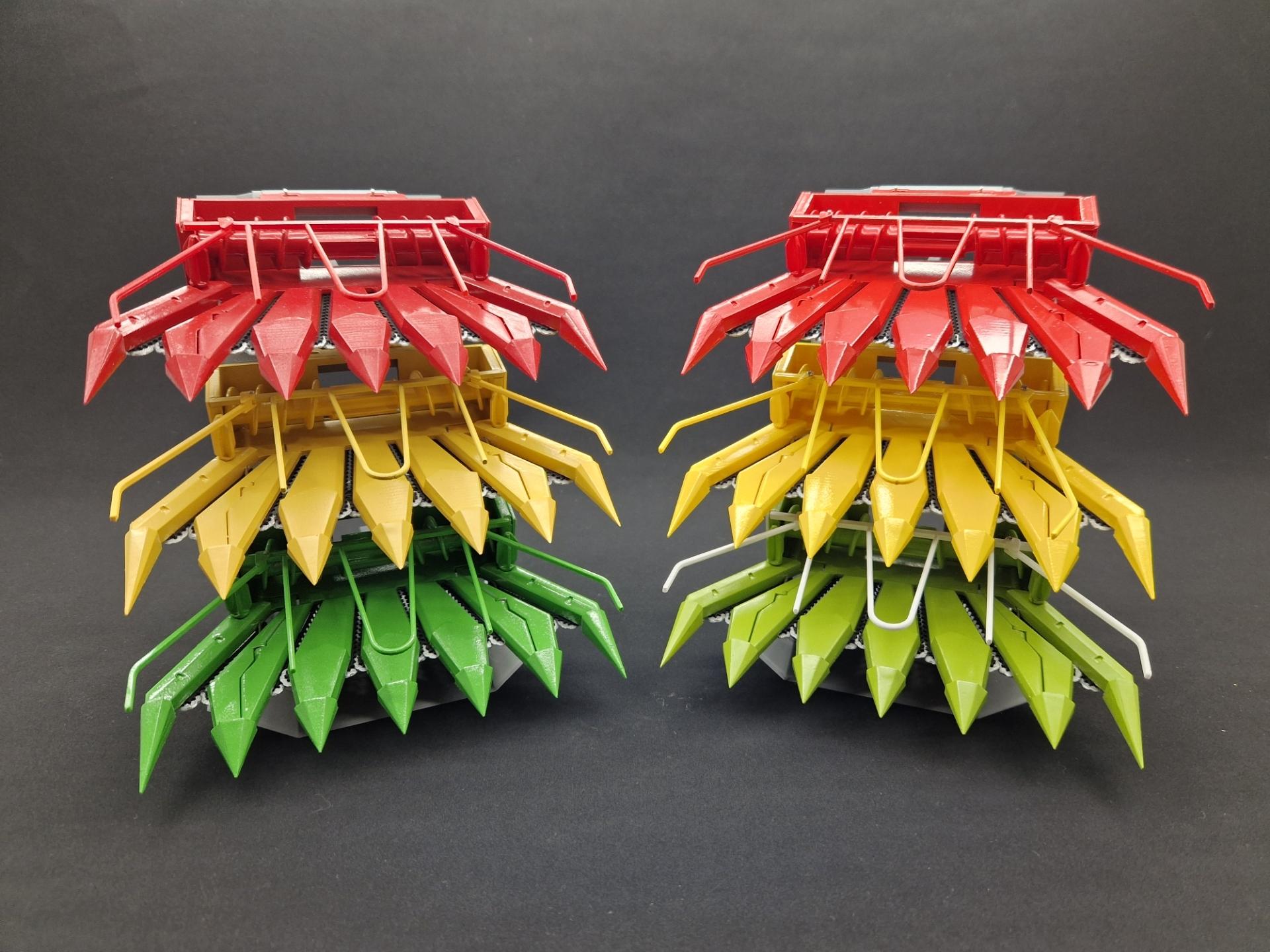

Résultat final




Logo carre complet avec agrifac copie

Merci d'avoir suivi ce sujet, j'espère que vous appréciez la réalisation !

N'hésitez pas à me laisser vos commentaires, remarques ou critiques.
