Chenilles métalliques

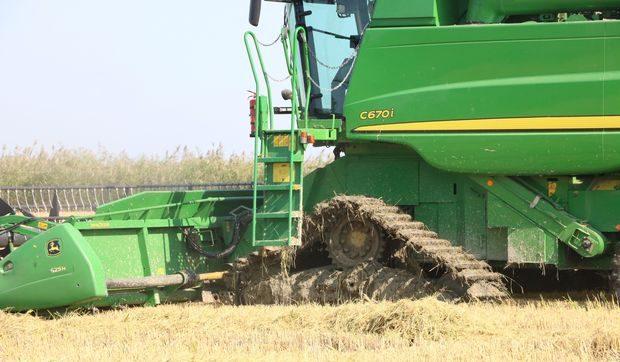

Chenilles acierLa récolte du riz est très spécifique : les terrains sont détrempés, ce qui rend la progression dans le terrain très difficile. Il existe des récolteuses dédiées au riz, mais il est aussi possible d'adapter nos moissonneuses européennes. Dans ce type de conditions, les chenilles sont plus que nécessaires et, même si les chenilles en caoutchouc font le travail, la plupart des moissonneuses sont équipées de chenilles en acier.

C'est de cette idée que je vais partir pour créer des trains de chenilles en métal, à adapter à la place des roues avant de la moissonneuse. Je n'ai pas trouvé de marque bien définie pour ce genre de chenilles ; du coup, je vais y aller encore une fois au pif et on verra ce que ça donne.

J'envisage deux modèles de chenilles : un gros modèle pour des moissonneuses moyennes à grosses, et un plus petit pour les récolteuses de taille plus modeste.



Étapes de la fabrication :

La première chose que je dois faire, c'est concevoir un maillon de chenille. Bien sûr, je veux une chenille fonctionnelle, mais je veux surtout pouvoir l'imprimer en une fois et non maillon par maillon, pour éviter d'avoir à tout assembler par la suite. Premiers tests de maillon et impression d'une chenille de 26 éléments d'un coup.

Chenilles acier-01Chenilles acier-02

Après nettoyage de la chenille, ça fonctionne! Elle s'articule plutôt bien, mais il y a beaucoup de jeu. Je vais laisser comme ça pour l'instant et voir si ça me pose problème plus tard. La suite, c'est la création de châssis et des pignons d'entraînement. D'abord le grand modèle de chenille, on verra le petit dans un second temps.

Chenilles acier-03

Essai de montage sur la Laverda M300 MCS. Je trouve le rendu vraiment top. J'ai dû modifier le marchepied pour qu'il avance un peu plus loin afin de ne pas entrer en contact avec la chenille une fois l'échelle dépliée.

Chenilles acier-04Chenilles acier-05Chenilles acier-06

Ensuite, on passe au petit modèle : modélisation du châssis avec, cette fois, le pignon moteur décentré. Pour cette taille de chenille, j'ai un peu réduit la dimension des "patins" de la chenille pour avoir un effet plus fin.

Chenilles acier-07

Test sur la New Holland 8070 de chez Réplicagri.

Chenilles acier-08Chenilles acier-09Chenilles acier-10

L'effet me plaît vraiment, mais il y a une chose que je souhaite changer: les deux pignons du bas devraient être lisses pour que la chenille s'engrène mieux et, au final, il n'y a que le pignon moteur qui doit avoir des dents. Cela implique que les maillons de chenille doivent avoir des rebords pour restés guidés sur le galet. Donc réimpression de deux chenilles et mise en place des galets lisses sur la partie basse des trains de chenilles. Il a également fallu ajouter une extension à l'échelle d'accès pour passer par-dessus les chenilles.

Chenilles acier-11Chenilles acier-12

Étape suivante : test d'une chenille avec, à la place des axes imprimés, des axes de 1 mm en métal pour voir si j'arrive à rattraper un peu de jeu et si ça apporte un plus aux chenilles. Verdict: la chenille est moins souple et tourne moins facilement. Je vais donc repartir sur les chenilles imprimées en une fois. Cet essai a été fait sur la Fendt 5250E Universal Hobbies.

Chenilles acier-13

Comme vous pouvez le voir, puisqu'elle était sur la table d'opération, j'en ai profité pour lui mettre un convoyeur un peu plus réaliste. Et, à elle aussi, une extension de l'échelle pour que les chenilles passent derrière. Échelle qui est devenue repliable. C'est une belle petite moissonneuse qu'Universal Hobbies nous a fait là, il manquait juste le décrochage de la coupe et elle aurait été parfaite.

Ensuite, je reviens sur la Laverda avec les "grosses" chenilles ; elle aussi a hérité de pignons lisses en partie basse.

Dernière étape: peinture ; je ne sais pas trop sur quel coloris je vais partir.

La suite très bientôt !
