Kemper Champion 4500 [1/32]

Kemper champion 4500

Les fabricants de miniatures ont, ces dernières années, redoublé d'effort pour recréer un large choix d'ensileuse au 1/32 ème. Un regret cependant pour ma part de ne pas trouver une des tête de récolte 6 rangs les plus rencontrées sur les petites à moyennes puissances; le Kemper Champion M 4500.

Mon but est de faire un bec qui va s'adapter à différentes ensileuses, pour coller à la réalité il devra donc être dans sa version rouge (la version jaune étant plus pour les ensileuses John Deere).

Vu la complexité de certaines pièces et leur redondance je vais utiliser la technique du moulage en résine (une première pour moi).

Fabrication

J'ai créé des "masters" me permettant de faire des moules en silicone des pièces suivantes:

  • Grands tambours
  • Dents des grands tambours
  • Petits tambours
  • Vis latérales
  • Pointes extérieures
  • Pointes intérieures
  • Blocs d'entrainement des vis latérales
  • Tambours d'alimentation
  • Blocs d'entrainement des tambours d'alimentation

Je n'ai malheureusement pas fait de photos de la construction. Mais voici un aperçu de ce que le modèle donne avant la mise en peinture.

On peut y voir que les capots ont été faits en styrène. Le bec se replie même si les vérins de repliages ne sont pas installés comme sur le modèle réel à cause d'un manque de place, ils sont toute fois nécessaires afin de tenir le bec en position repliée.

Rimg0007Rimg0015Rimg0010

Le résulat me convient, le bec s'adapte à mes différentes ensileuses, il est fonctionnel et assez ressemblant. Je me lance dans la peinture.

Et voici le résultat final.

Rimg0018Rimg0019Rimg0027



Le résultat obtenu est correct mais ne me satisfait pas; la réalisation manque de finesse et de détail.

J'ai donc revu ma copie et repassé en revue chacune des pièces. Voici le résultat, 54 nouvelles pièces moulées en résine, le reste sera à réaliser en styrène.

20171219 22202820171130 19010420190810 224624

20190812 22265120190812 22242920190812 223051

Cette fois le résultat me satisfait. C'est sur cette version que j'ai commencé à vous les proposer sous forme de kit à monter sois même. Afin de me faciliter la tâche pour produire les kits, je vais changer le mode de prodction: au lieu de faire des pièces en résine, je vais essayer des les faire en impression 3D.

Donc un petit tour sur l'ordinateur afin de modéliser le bec. Je vais en profiter pour améliorer encore un peu le modèle; plus de détail et plus de facilité dans le montage tout en réduisant le nombre de pièce (l'impression 3d offrant de nouvelles possibilités par rapport au moulage en résine).

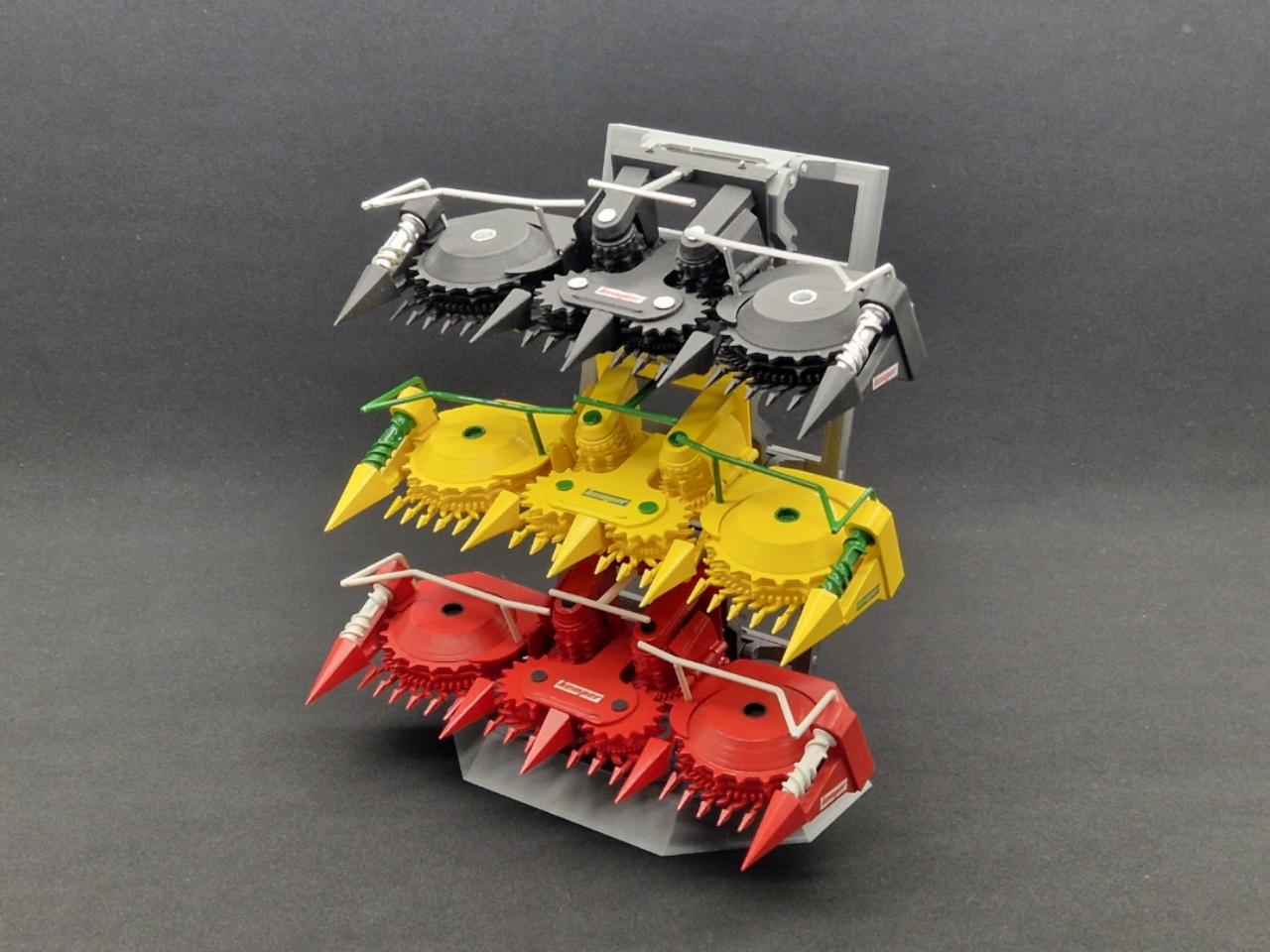

042Kemper rouge et jaune

J'imprime les pièces et je teste le modèle. Tout vas bien, je suis très content du résultat; la version 4.0 sera la version ultime de ce Kemper (enfin)!

Droidscan scan 2021 01 14 18 18 54

Résulat final

20210220 15113120210220 15244620210220 15185320210220 15090320210220 15224920210220 15163020210220 15255120210220 15204720210220 15155420210220 15105620210220 15261420210220 150756

Logo carre complet avec agrifac copie

Merci d'avoir suivi ce sujet, j'espère que vous appréciez la réalisation !

N'hésitez pas à me laisser vos commentaires, remarques ou critiques.
