Case IH 7800 / Mengele Mammut 6800 / MF 5170 [1/32]

257389658Dans les années 1980 les ensileuse Mengele Mammut ont été produites au couleures Case Ih. J'ai eu la chance de croiser une Mammut 7800 dans ma jeunesse et cette machine m'avait fort impressionné. Un bruit qu'on entendait dans tout le village, une machine si différente des Claas ou John Deere de l'époque. Ces ensileuses ont été également commercialisées aux couleurs Massey Ferguson. Les Mengele et premières Case Ih avaient un cabine Mengele, par la suite les Case ont adoptés la cabine des moissonneuses Case Ih. C'est cette dernière version que je vise.

J'envisage de la faire en impression 3D. Possèdant la doc je dois pouvoir la modéliser assez facilement.

Si le projet réussi, je tenterais surement les versions Mengele, Massey Ferguson et peut-être Case Ih de première génération.

Etapes de la fabrication:

La première étape, comme toujours, est la modélisation sur l'ordinateur. Une des difficulté que j'ai rencontré est de créer des pièces qui s'emboitent bien entre elles tout en permettant un démontage facile pour la peinture.

Case Ih Mammut 7800-01Case Ih Mammut 7800-02Case Ih Mammut 7800-03

Ensuite impression des premières pièces et test de montage. C'est vraiment pas mal, sans me vanter, ça se monte bien et les pièces sont très belles.

Case Ih Mammut 7800-04Case Ih Mammut 7800-05Case Ih Mammut 7800-06

Afin d'éviter le basculement vers l'avant lorsque des becs "lourds" y seront accroché, j'ai fabiqué un contrepoid. C'est une simple boite en impression 3d remplie avec de la poudre de métal lourd. Elle vient de se loger dans le compartiment moteur.

Case Ih Mammut 7800-07Case Ih Mammut 7800-08Case Ih Mammut 7800-09

En parallèle, j'ai terminé la modélisation de la machine, je suis vraiment satisfait du résultat. Si j'arrive a bien tout imprimer proprement et que je ne rate pas pas ma peinture, ça sera un modèle réussi. J'ai prévu de lui adapter un bec à chaine 6 rangs pliable aussi de ma conception (le même que le Claas visible ici ou que le kit que je propose ici). Peut être plus tard je lui ferais un pickup a herbe.

Case Ih Mammut 7800-10Case Ih Mammut 7800-11Case Ih Mammut 7800-12

Retour à l'atelier, l'essieu arrière est directeur, j'ai réutilisé les designs des pneus que j'avais créé pour la Jaguar 900, il a juste fallu diminuer un peu le diamètre des roues arrières pour coller à la réalité.

Case Ih Mammut 7800-13

Création du bloc hacheur avec les rouleaux d'alimentation. Une petite crainte pour le rouleau supérieur et sa denture hélicoidale mais il s'est imprimé très facilment et d'une pièce !

Case Ih Mammut 7800-14Case Ih Mammut 7800-15Case Ih Mammut 7800-16

Fabrication de la buse, vérin et casquette fonctionnelle comme je fais toujours.

Case Ih Mammut 7800-17

Essai de la cabine, pièce très délicate; la partie la plus compliquée sera le parre brise. Il sera fait d'un film transparent tout fin mais les pièces de la cabine doivent être concues de telle manière a tenir cette feuille transparente bien en place et dans la forme voulue. Pour le reste, ce sont des pièces avec un assez haut niveau de détail (volant, console, joystick, siège,...). Les grands levier à gauche du volant vont devoir être raccourcis mais dans l'ensemble c'est très concluant.

Case Ih Mammut 7800-18Case Ih Mammut 7800-19

Début de la peinture: apprêt et peinture d'origine Case IH

Case Ih Mammut 7800-20Case Ih Mammut 7800-21

En parallèle à tout ça j'ai commencé le cueuiller 6 rangs. C'est le même que le kit Claas 6 rangs que je propose ici, il est juste peint en rouge Case Ih.

Claas 6 rangs Case Ih Mammut 7800-22

Le peinture avance petit à petit et en même temps je remonte la machine pour me motiver un peu. Je suis assez content de moi.

Case Ih Mammut 7800-23Case Ih Mammut 7800-24

Montage de la cabine, des phares, rétros,... Il restera à faire les lettrages et les feux arrières (pour lesquels je n'ai pas encore de solution). Petit test avec le Kemper Champion M4500, j'adore le rendu.

Case Ih Mammut 7800-25Case Ih Mammut 7800-26

Etape suivante, la version Mengele. C'est la même machine mais le toit de cabine est différent. La peinture des capots est également bien spécifique. Plutot que de faire les mêmes capots que la Case et jouer avec des papiers caches pour obtenir les différentes couleurs, je vais changer un peu la conception des capots pour essayer au maximum d'avoir des pièces d'une seule et même couleur. A coté de sa cousine, ça rends vraiment pas mal!

Mengele Mammut 7800-01Mengele Mammut 7800-02

La Mengele est pratiquement entièrement peinte, il restera le bleu turquoise mais il est en commande. En attendant, j'ai travaillé sur un ramasseur (Modélisation, impression et montage à blanc). J'ai fait plusieur test pour le rouleau tasseur et pour les dents du ramasseur. Je ne sais pas encore quelle version sera définitive. Je prévois également de faire un ramasseur en version Mengele (le rouleau tasseur n'est pas grillagé mais est un rouleau barre).

Mengele Mammut 7800-03Mengele Mammut 7800-04Case Ih Mammut 7800-27

Le ramasseur est peint, le cueilleur a reçu ses stickers. et puisque l'imprimante était libre, j'en ai profité pour réimprimer une 3ème fois tout un jeu de pièces pour une 3ème version; la Massey Ferguson 5170 !

Case Ih Mammut 7800-28Case Ih Mammut 7800-29Mengele Mammut 7800-05

Après plusieurs essais de peinture, j'y suis arrivé! La machine a sa robe bleue et est remontée presque entièrement. Le second ramasseur (avec rouleau barre) est lui aussi monté et peint au rouge Mengele et j'ai également fait le bec à maïs, toujours le même modèle que le kit 6 rangs.

Mengele Mammut 7800-06Mengele Mammut 7800-07Mengele Mammut 7800

La Massey est peinte (ça a été très vite, compte tenu de mon entrainement avec les 2 autres), elle hérite même directement de ses lettrages, ceux ci étant les plus simples à réaliser. Plus qu'à la remonter complètement.

Massey Ferguson 5170-01Massey Ferguson 5170-02Massey Ferguson 5170-03

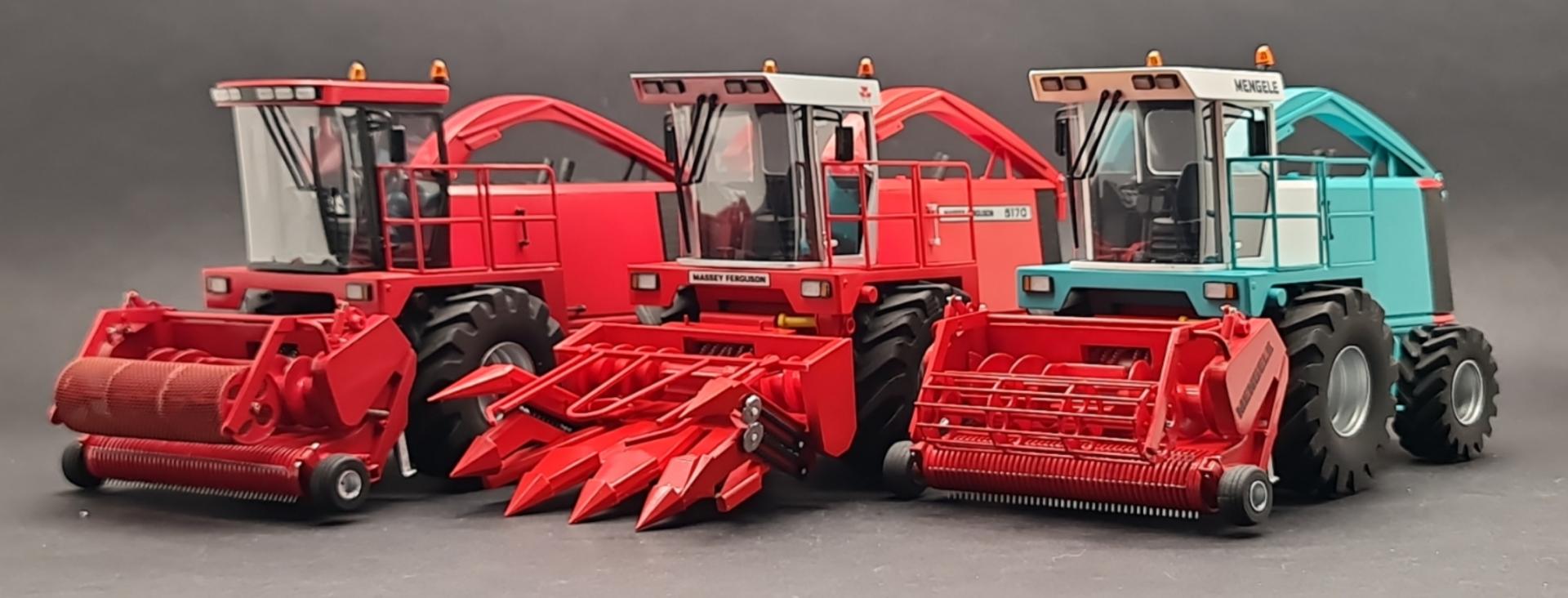

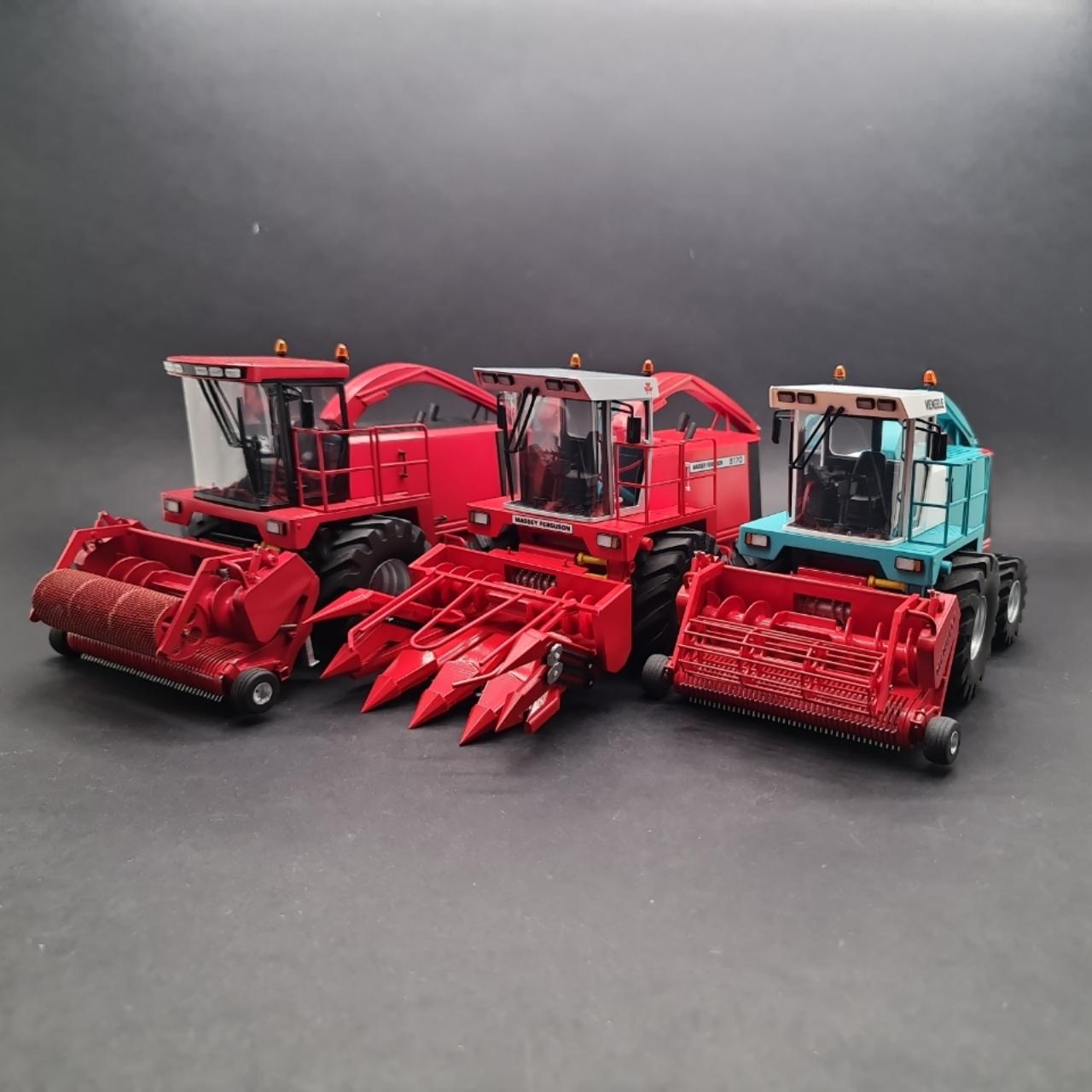

Je n'étais pas très entousiaste à faire cette dernière, en tout cas moins que pour les 2 autres, mais j'avoue qu'à l'avoir en mains j'en suis vraiment content ! Restera à lui faire ses 2 coupes; je précise que le ramasseur présenté ici est celui de la Mengele juste avant la pose des lettrages.

Massey Ferguson 5170Massey Ferguson 5170Massey Ferguson 5170

Un peu de temps après j'ai enfin pris le temps de faire les stickers de la Mengele et ceux de la Case.

Mengele Mammut 6800 Case Ih Mammut 7800

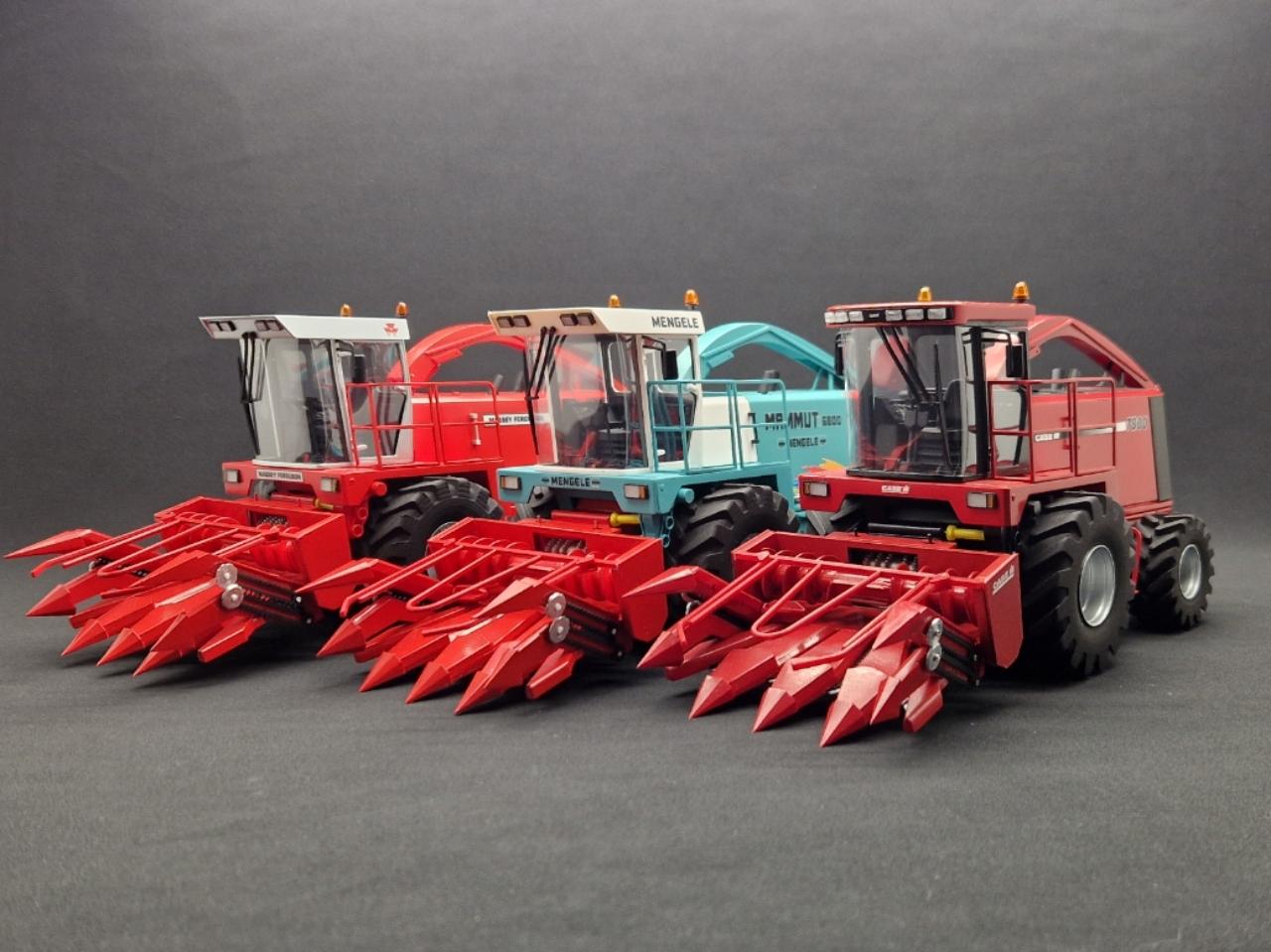

Résultat final


Logo carre complet avec agrifac copie


Merci d'avoir suivi ce projet, j'espère que vous appréciez la réalisation !

N'hésitez pas à me laisser vos commentaires, questions, remarques ou critiques. J'y répondrais avec grand plaisir dès que possible. Vous pouvez également utiliser le formulaire de contact si vous le souhaitez.

Je vous rapelle que ce modèle n'est pas à vendre.
