Notice d'assemblage Kemper Champion 4500



Pixlr 20171130194227492

   Contenu du kit

Numerotation des pieces 1

   Matériel Nécessaire



  • Cutter
  • Colle Cyano (super glue)
  • Réglet
  • Crayon
  • Pince coupante
  • Lime plate
  • Forêt de 2.5 mm
  • Forêt de 2 mm
  • Tournevis cruciforme
  • Peinture selon choix
  • Petite équerre à angle droit


Bienvenue dans la notice d'assemblage du Kit Kemper Champion 4500

Dans les pages suivantes je vais détailler pas à pas les étapes de la construction du modèle. Je vais essayer d'être clair et précis, si vous avez des difficultés, je vous invite à poser votre question ou votre problème dans les commentaires. J'essaierais de répondre rapidement et le plus clairement possible.

-J’ai essayé d’apporter le plus grand soin à la conception de la tête de récolte tout en conservant un bon compromis entre facilité, solidité et niveau de détail.

-Les pièces sont réalisées à base de résine polyuréthane, c’est une matière très adaptée au moulage mais qui demande un minimum de préparation avant collage et/ou peinture. Il ne sera pas rare de devoir dégraisser les pièces et/ou les poncer légèrement pour obtenir une surface adéquate au collage ou à la peinture (se référer aux bonnes pratiques de préparation de surface avant peinture).

-Je ne suis qu’un modeste particulier qui propose des kits à la vente, je ne dispose donc d’aucun moyen de production très poussé ni optimisé. Les moulages sont réalisés avec du silicone et les coulées se font par gravité à pression atmosphérique. Certains défauts peuvent donc être rencontrés (bulle d’air ou légère surépaisseur de matière) je vous demande d’être indulgent, aucune pièce avec un défaut rédhibitoire ne vous sera envoyée. Par contre vous êtes susceptible de recevoir une ou l'autre pièce avec un défaut mineur, celui-ci sera facilement corrigeable soit par ponçage soit avec du mastic de rebouchage (mastic polyesther).

-Les pièces que je vous livres seront ébavurées à +/-90%, la finition sera pour vous en fonction de votre degré d'exigence.


Bon travail !





Etapes de la fabrication

   1

U-01 / U-02

20191008 193355  20191008 194006

Coller le fond du Kemper (U-01) perpendiculairement au dos (U-02). La tôle doit être centrée latéralement et à 5mm de l'arrête inférieure.





   2

C-01

20191008 214703

Ensuite poser le bloc support des tambours d'alimentation (C-01), correctement centré sur la tôle de fond et bien collé au dos du kemper. Les deux percages du bloc doivent être reforé à 2.5mm perpendiculairement à la face supérieure inclinée.

   3

U-04

20191008 214843

Biseauter les arêtes des flancs inférieurs du canal (U-04) à +/- 45° comme illustré. Attention de biseauter une gauche et une droite (bien symétrique) !



   4

U-05

20191008 214935  20191008 215140

Assembler les flancs supérieurs du canal (U-05) comme sur l'image (attention au sens).

   5

-

20191009 185100

Coller les deux assemblages réalisés précédemment de part et d'autre du bloc support des tambours d'alimentation.

   6

U-03 / A-01

20191009 185216  20191009 185622

Découper et fixer deux tubes de diamètre 2.4 mm (A-01) au repères indiqués sur la tôle de fond, bien perpendiculairement. Ils doivent dépasser de 9mm. Ils serviront d'axe pour les petits tambours et fixeront le capot central.

Coller également la latte de fixation (U-03), sur le dos du bec. Elle vous servira à créer un système d'atelage de la tête de récolte à l'ensileuse.



   7

C-09 / C-10 / C-11 / C-12 / C-13 / C-14

20191009 190426  20191009 192138

Monter les rouleaux d'alimentation à l'aide de toute les petites étoiles dans l'ordre indiqué sur l'image. Pour plus de facilité, utiliser un axe de 2.5mm pour les aligner. Attention à l'alignement des pointes entre elles. Les deux tambours sont identiques à l'exception de la grande "scie" (C-09/C-10) qui sera une fois dans un sens, une fois dans l'autre.

Sur certains kit, les entretoises (C-11) sont déja intégrées aux autres éléments, il y a donc moins de pièces à coller.

   8

C-05 / C-06 / U-07

20191009 193240

Assembler les tôles guide de flux (U-07) sur les carters des tambours d'alimentation comme sur la photo. Respecter bien le sens de montage. Il faudra très certainement re percer les carters suivant les repere (diamètre 2.5mm).

   9

-

20191009 193405  20191009 193548

A l'aide d'un axe de 2.5mm, aligner un carter et un tambour dans un des logements du bloc support des tambours et coller le carter contre le dos du bec. Faire de même pour l'autre coté.



   10

-

20191009 194132  20191009 194931

Tracer une ligne parallèle au bord inférieur du bec à 11mm de ce même bord. Depuis l'arrière du Kemper, coller sur cette ligne un moceau de tube diamètre 2.4mm de 5mm et un de 6mm, 5mm plus loin. Faite de même pour le coté opposé.

   11

U-06 / C-02 / C-03

20191009 200150

Sur les deux chassis latéraux (C-02/C-03), coller les deux tôles (U-06) comme illustré. La tôle doit affleurer les pièces en résines et être bien perpendiculaire. Les alésages devront être forés a 2.5mm.

   12

A-01

20191010 190344

Coller 2 sections de tube diamètre 2.4 de 5mm chacunes de part et d'autre de la tôle des chassis latéraux comme l'illustration, ces tubes doivent être tangent à la tôle du coté extérieur.



   13

C-04

20191011 103844

Coller les deux patins (C-04) situés en dessous des grands tambours de récolte. La surface ainsi formée doit être plane. Sur certains kit, ces pièces sont déja intégrées au chassis. Il convient donc de passer cette étape.



   14

C-22 / C23 / C24 / C25

20191011 104316

Assembler les blocs de vis (C-24/C-25) sur les flancs du bec (C-22/C-23) en affleurant l'extérieur. Et repercer les alésage au diamètre 2.5mm, le trou doit etre débouchant.

   15

U-15 / C-26

20191011 105404  20191011 122940

Coller les deux tôles de flanc de bec de 8 x 25 mm (U-15) sur chaque flanc afin de masquer la jonction entre flanc et bloc des vis. Ebavurer le tout et coller les pointes extérieures (C-26) comme sur la photo.



   16

-

20191011 123207  20191011 141133

Sur chaque flanc, tracer une parralèle à la base du bloc des vis à 10mm de celui-ci. Tracer ensuite une perpendiculaire à cette même base venant couper le trait précédent et passant par l'angle au dessou du flanc (voir la figure). Sur les chassis repérer le milieu de l'extrémité.

Coller le chassis comme sur l'image.

   17

C-27 / C-28

20191012 230628

Forer les vis de part en part avec une mèche de 2.5mm.

   18

A-12

20191011 141540

A l'aide des axe de 2.5mm (A-12), insérer les vis dans les diviseurs latéraux. Il faudra éventuellement recouper les vis afin qu'elles prennent leur place; Couper du coté le plus étroit (sans la colerette). L'axe devra affleurer la face arrière du bloc d'entrainement mais ne l'enfoncer pas à fond avant la peinture, vous aurez plus facile a le démonter.



   19

C-15 / C-16 / C-17

20191011 142001  20191011 142158

Percer les centres des corps de petit tambour (C-15) de part en part au diamètre 2.5mm et enfiler les étoiles (C-16/C-17) pour former les petits tambours de récolte.

   20

C-18 / A-11

20191011 143256  20191011 143404

Forer le centre des grands tambour (C-18) à l'aide d'un forêt de 2mm et créer un filet à l'aide des vis de fixations (A-11).

   21

C-19 / C-20 / C-21

20191011 143453  20191011 144121

Pour toutes les couronnes, fender les une fois sur le périmètre à l'aide d'un cutter. Le plus discret est de de le faire le long d'une des dents.

Enfiler les couronnes sur les grand tambours comme sur l'image; les petites pointes (C-19) au plus bas, les pointes moyennes (C-20) au centre et les grandes pointes (C-21) au dessus.

Attention a aligner une des dents de la couronne supérieure avec la couronne centrale.



   22

-

20191011 145737

Sur le dessous de la partie centrale, placer deux repères le long du dos séparé par 28 mm bien centré sur le fond.

Placer également deux repères à 4 mm du bord de part et d'autre au niveau du changement largeur de la tôle de fond comme illustré ci-contre.

   23

A-02

20191011 145849  20191011 150021

Coller les deux section de tube carré (A-02) passant par les deux repères et du coté extérieur de ceux-ci.

Couper ensuite ces deux sections parrallèlement au fond du bec à 41mm de celui-ci.

   24

C-08

20191011 150146  20191011 150254

Depuis l'extrémité, placer un repère à 4 mm et coller les pointes intermédiaires (C-08) comme illustré.

Les faces arrière des pointes doivent être parrallèle au dos du Kemper.



   25

U-10 / U-12

20191011 151842  20191011 151906

Sur les carters des grands tambour (U-10), coller un flanc de carter 19 mm (U-12) sur le grand coté arrière perpendiculairement. Limer ensuite les arrêtes perpendiculairement à sens de la tôle suivante afin qu'elle s'ajuste au mieux.



   26

U-11 / U-13

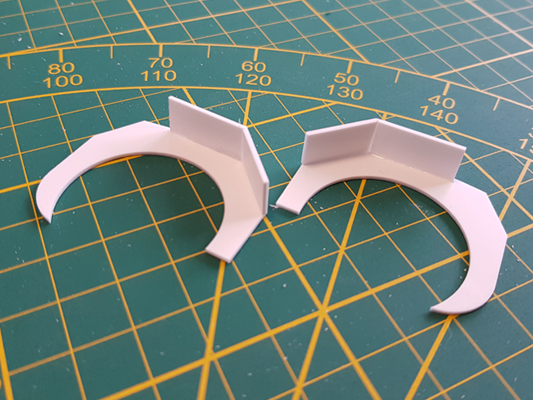

20191011 152143  20191011 152437

Coller ensuite le flanc suivant de 16 mm (U-11) et ajuster le au mieux, limer ensuite la nouvelle arrete de manière perpendiculaire a la tôle suivante.



Continuer avec un flanc de 6 mm (U-13) du même coté.

   27

U-14 / U-13

20191011 152707  20191011 153424

Du coté opposé, coller le flanc de 13 mm (U-14) et enfin celui de 6 mm (U-13) pour fermer l'écart.



   28

-

20191011 155113

Insérer les pièces réalisées à l'étape précédente comme sur l'image.

   29

A-04

 20191011 155232

Assembler les tambours d'alimentation à l'aide des axes de tambours d'alimentation (A-04).

   30

A-03

20191011 155309

Placer les petits tambours de récolte sur leur axe et refermer avec la tole centrale et les 2 axes de tôle centrale (A-03).



   31

-

20191011 162637

Percer des trous de diamètre 1.5 mm en suivant ces cotes.


   32

A-08

Gabarit  60

Utiliser le gabarit ci dessus pour biseauter une des barre support à maïs coudée (A-08) comme illustré.

   33

A-08 / A-10

59

Coller la barre guide maïs (A-10) sur la barre support guide maïs coudée (A-08) en utilisant le gabarit.

Répéter ces étapes une deuxième fois en utilisant l'autre coté du gabartit (une barre gauche, une barre droite).



   34

A-09

20191011 163606  20191011 163438

Depuis l'extrémité de la barre guide maïs, mesurer 11 mm et tracer un repère.

Sur les barres support guide maïs droite (A-09), tracer un repère à 2 mm d'une des extrémités.

   35

-

20191011 163715

Assembler les barres guide mais comme illustré. Les insérer dans les percages jusqu'au repère de 2 mm tracé à l'étape précédente et coller la barre dupport droite au repère tracé sur la barre guide maïs.

   36

U-09

20191011 151050  20191011 151123

Coller les 2 supports barre guide (U-09) comme ceci. Bien centré sur le dos du Kemper avec 2 mm d'écart entre elles.









   37

A-06 / A-07

20191011 150815

Coller la poutre support abat maïs (A-06) perpendiculairement à la barre abat maïs (A-07) en son centre. Cette partie sera la barre centrale servant a rabattre les maïs dans le bec. Après peinture, elle viendra se coller entre les deux pièces montées à l'étape précédente.



   38

-

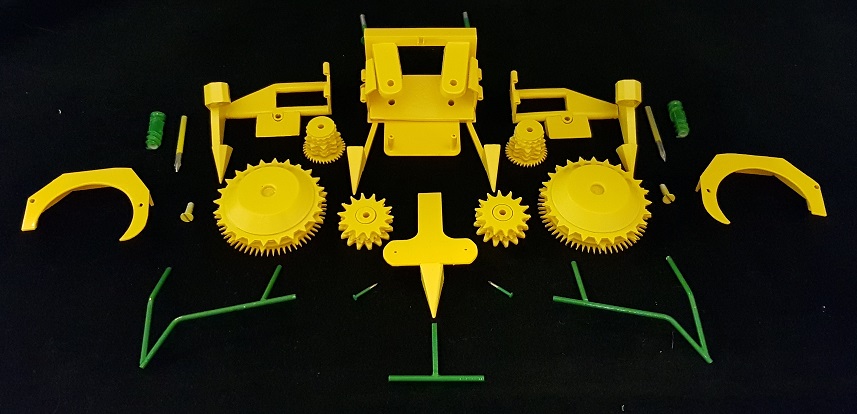

20190722 222701

Démonter tous les éléments et les peindre selon les couleurs de votre choix. N'oublier pas la peinture des axes.



   39

A-13

Remonter le tout et apposer les stickers.
