Notice Kemper Champion 330

Préface

Dans les pages suivantes je vais détailler pas à pas les étapes de la construction du modèle. Je vais essayer d'être clair et précis, si vous avez des difficultés, je vous invite à poser votre question ou votre problème dans les commentaires. J'essaierais de répondre rapidement et le plus clairement possible.

Vous pouvez aussi consulter la FAQ de ce kit si ce n'est pas déjà fait.

- J’ai essayé d’apporter le plus grand soin à la conception de la tête de récolte tout en conservant un bon compromis entre facilité, solidité et niveau de détail.

- Les pièces sont réalisées en impression 3D en ABS. C'est une matière sensible à l'acétone ce qui en fait une matière très facile a coller à la super glue (celle-ci "dissout" légèrement le materiaux créant ainsi une "soudure"). Les pièces peuvent présenter des légers défauts en surface ou un motif du à l'impression FDM; cela n'est pas génant pour le modèle final mais si vous êtes très exigeant vous pouvez tout à fait poncer légèrement les surfaces avec une lime ou du papier de verre. Attention cette matière est sensible à la chaleur à partir de 80°C (déforamtions, brulures, déterioration de pièce).

- Je ne suis qu’un modeste particulier qui propose des kits à la vente, je ne dispose donc d’aucun moyen de production très poussé ni optimisé. Les imprimantes dont je dispose sont des modèles milieu de gamme destinées au particuliers donc les précisions ne sont pas parfaites; il faudra peut etre reprendre légèrement quelques trous ou quelques défauts sur les pièces. Je n'envoie jamais de pièce inutilisables.

P-00-50 / P-00-51 / P-00-52 / P-00-53

Assembler les tambours d'alimentation en empilant successivement une étoile de tambour d'alimentation 16 dents (P-00-50), une étoile de tambour d'alimentation 8 dents (P-00-51), 2 étoile de tambour d'alimentation 6 dents (P-00-52) et 2 étoile de tambour d'alimentation 4 dents (P-00-53). Essayer un maximum de décaler les dents d'une étoile à l'autre.

11.

P-00-07 / P-00-09

Placer le carter de tambour d'alimentation (P-00-07) bien centré sur le bec, au dessus du dos de bec. la pièce doit être placée légèrement en arrière afin que les trous s'alignent avec ceux du chassis inférieur. Vous pouvez utiliser 2 tiges afin de guider la pièce jusqu'a son emplacement. Coller ensuite la latte de fixation du bec (P-00-09) derrière le carter, centré et posée en affeurement avec le dessus.

14.

P-00-71 / P-30-72 / P-30-73 / P-00-72 / A-00-03

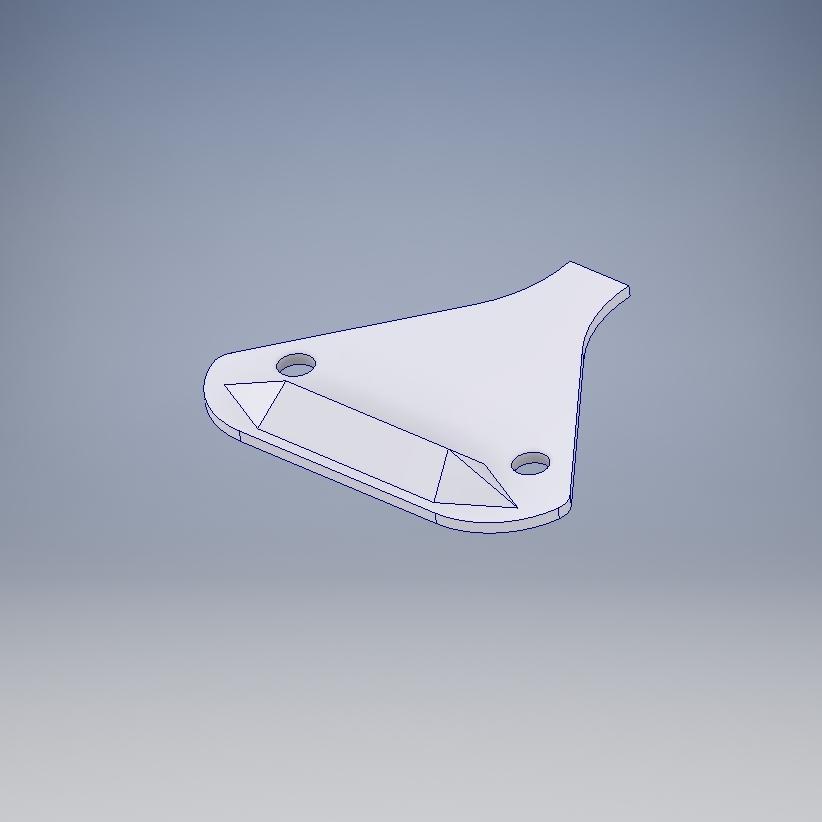

Placer les tôles latérales gauche (P-30-73) et droite (P-30-72) ainsi que la tole centrale (P-00-71). Insérer les axes d'assemblage avec tête (A-00-03) à travers les moyeux de toupie (P-00-72) et les enfoncer dans le chassis central. Eviter de coller ces parties pour l'instant, le tout devant être démonter pour la peinture.

Résultat final
